    • [정보처리기사 실기] 과목4 - 통합 구현, 오답노트
      CS/정보처리기사 2023. 7. 9. 20:33
      반응형



      Chapter ① 연계 데이터 구성



      • 델파이 기법
      • 전문가의 경험적 지식을 통한 분석 기법
      • 업무 전문가 등 각 분야 전문가로 구성





      • 개체(Entity) 정의서

              데이터베이스 개념 모델링 단계에서 도출한 개체의 타입과 관련 속성, 식별자 등의 정보를 개괄적으로 명세화한 정의서이다.





      • 인터페이스 명세서 구성요소
      주요 항목 설명
      인터페이스 ID - 인터페이스를 구분하기 위한 식별자, 명명 표준에 맞게 부여
      - 일반적으로 인터페이스 식별 성을 강화하기 위해 업무 분류 코드와 연속 번호를 같이 활용함





      • 연계 시스템 구성



      https://iworldt.tistory.com/107



      구성 내용
      송신 시스템 - 연계할 데이터를 데이터베이스와 애플리케이션으로부터 연계 테이블 또는 파일 형태로 생성하여 송신하는 시스템
      수신 시스템 - 수신한 연계 테이블 또는 파일의 데이터를 수신 시스템에서 관리하는 데이터 형식에 맞게 변환하여 데이터베이스에 저장하거나 애플리케이션에서 활용할 수 있도록 제공하는 시스템
      중계 서버 - 송신 시스템과 수신 시스템 사이에서 데이터를 송수신하고 연계 데이터의 송수신 현황을 모니터링 하는 시스템
      - 연계 데이터의 보안 강화 및 다중 플랫폼 지원 등이 가능





      Chapter ② 연계 메커니즘 구성



      • 주요 연계 기술
      구분 연계 기술 설명
      직접
      연계      		 DB 링크
      (DB Link)      		 - 데이터베이스에서 제공하는 DB 링크 객체를 이용
      - 수신 시스템에서 DB 링크를 생성하고 송신 시스템에서 해당 DB 링크를 직접 참조하는 방식

         예) 테이블명@DBLink명





      • 커넥션 풀(Connection Pool)
      • 커넥션 풀은 데이터베이스와 연결된 커넥션을 미리 만들어서 풀(Pool) 속에 저장해 두고 필요할 때 커넥션을 풀에서 가져다가 쓰고 다시 풀에 반환하는 기법이다.



      https://dev.to/digi0ps/connection-pooling-what-and-why-bom



      • 데이터베이스에 연결하기 위해서 매번 커넥션(Connection) 객체를 생성할 때마다 많은 시스템 자원이 소요되는 문제 해결을 위해 커넥션 풀 기법을 활용한다.





      • JDBC(Java Database Connectivity)

              JDBC는 데이터베이스에서 자료를 조회하거나 업데이트하기 위해서 자바에서 데이터베이스에 접속할 수 있도록 하는 자바 API이다.





      Chapter ③ 내외부 연계 모듈 구현



      • SOAP(Simple Object Access Protocol)
      • SOAP는 HTTP, HTTPS, SMTP 등을 사용하여 XML 기반의 메시지를 네트워크 상태에서 교환하는 프로토콜이다.



      https://ko.wikipedia.org/wiki/SOAP



      • HTTP 프로토콜상에 SOAP Envelope, 헤더(Header), 바디(Body) 등이 추가된 XML 문서로 기본적인 송수신은 HTTP로 수행한다.
      • SOAP은 보통의 경우 원격 프로시저 호출(RPC: Remote Procedure Call)을 하는 메시지 패턴을 사용한다.
      • 네트워크 노드(클라이언트)에서 다른 쪽 노드(서버)로 메시지를 요청하고, 서버는 메시지를 즉시 응답하게 된다.





      • EAI 구축 유형
      구축 유형 개념도 설명

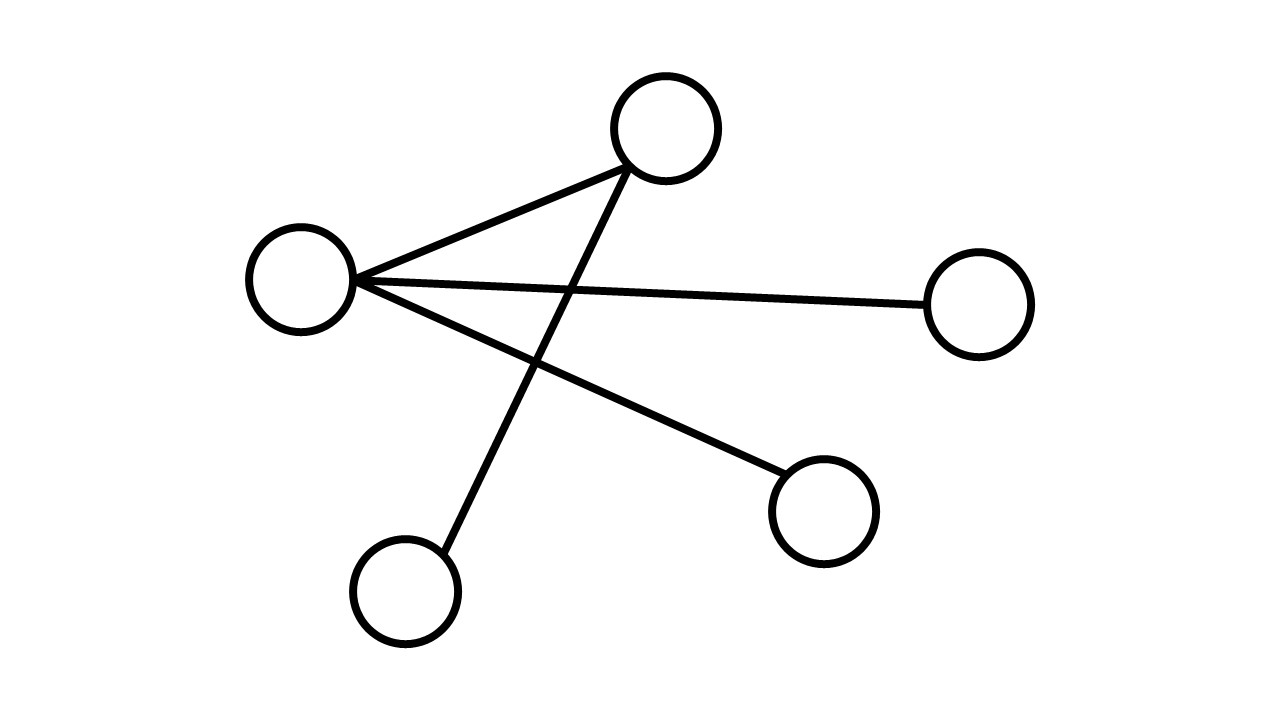

      포인트 투 포인트
      (Point-to-point)
      		- 가장 기초적인 애플리케이션 통합방법으로 1:1 단순 통합방법
      - 장점으로는 솔루션을 구매하지 않고 개발자 간의 커뮤니케이션을 통해서도 통합 가능

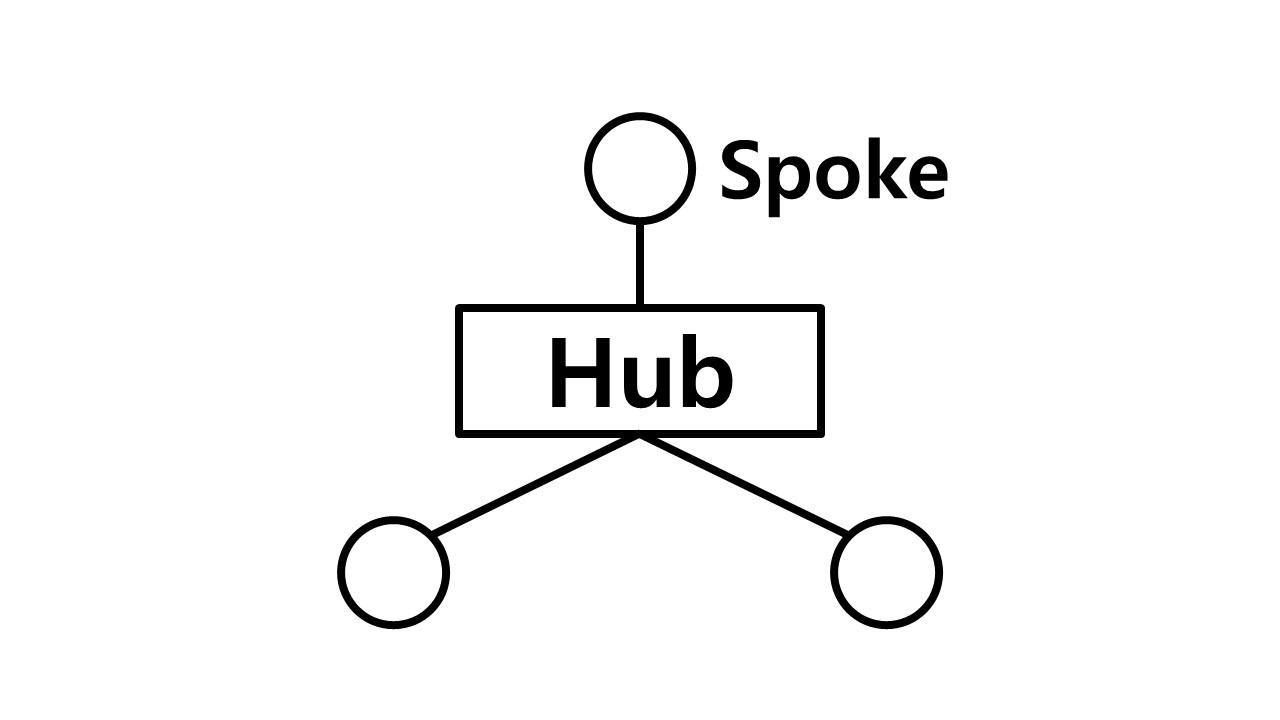

      허브 앤 스포크
      (Hub & Spoke)
      		- 단일한 접점의 허브 시스템을 통하여 데이터를 전송하는 중앙 집중식 방식
      - 허브 장애 시 전체 장애 발생
      메시지 버스
      (Message Bus)
      		- 애플리케이션 사이 미들웨어(버스)를 두어 연계하는 미들웨어 통합 방식
      - 뛰어난 확장성과 대용량 데이터 처리 가능
      하이브리드
      (Hybrid)
      		- 그룹 내는 허브 앤 스포크 방식을 사용하고, 그룹 간에는 메시지 버스 방식을 사용하는 통합 방식
      - 그룹 내 환경에 맞는 작업 가능





      • IPC 방식

              IPC는 운영체제에서 프로세스 간 서로 데이터를 주고받기 위한 통신 기술이다.



      ▼ IPC 주요 기법

      기법 설명
      메시지 큐 메시지 또는 패킷 단위로 동작하여 프로세스 간 통신
      공유메모리 한 프로세스의 일부분을 다른 프로세스와 공유
      소켓 클라이언트와 서버 프로세스 둘 사이에 통신을 가능하게 함
      세마포어 프로세스 사이의 동기를 맞추는 기능을 제공





      • WSDL(Web Service Description Language)
      • WSDL은 웹 서비스명, 제공 위치, 메시지 포맷, 프로토콜 정보 등 웹 서비스에 대한 상세 정보가 기술된 XML 형식으로 구현되어 있는 언어이다.



      https://www.wallarm.com/what/what-is-web-services-description-language-wsdl



      • WSDL은 SOAP와 XML 스키마와 결합하여 인터넷상에 웹 서비스를 제공하기 위해 사용되기도 한다.





      • EAI(Enterprise Application Integration) 개념
      • EAI는 기업에서 운영되는 서로 다른 플랫폼 및 애플리케이션 간의 정보를 전달, 연계, 통합이 가능하도록 해주는 솔루션이다.
      • EAI를 사용함으로써 각 비즈니스 간 통합 및 연계성을 증대시켜 효율성을 높여 줄 수 있으며 각 시스템 간의 확장성을 높여 줄 수 있다.



      https://brainwave.tistory.com/317



      • EAI Platform 기반 위에 각 애플리케이션의 어댑터가 데이터 및 프로세스를 변환하여 이기종 간의 비즈니스를 연결한다.



      ▼ EAI 구성요소

      구성요소 설명
      EAI 플랫폼
      (EAI Platform)      		 - 이기종 시스템 간 애플리케이션 상호 운영
      - 데이터의 신뢰성 있는 전송을 위한 메시지 큐와 트랜잭션 미들웨어 기능 수행
      - 대규모 사용자 환경 지원을 위한 유연성과 확장성 보장
      어댑터
      (Adapter)      		 - 다양한 패키지 애플리케이션 및 기업에서 자체적으로 개발한 애플리케이션을 연결하는 EAI의 핵심 장치로 데이터 입출력 도구
      브로커
      (Broker)      		 - 시스템 상호 간 데이터가 전송될 때, 데이터 포맷과 코드를 변환하는 솔루션
      메시지 큐
      (Message Queue)      		 - 비동기 메시지를 사용하는 다른 응용 프로그램 사이에서 데이터를 송수신하는 기술
      비즈니스 워크플로우
      (Business Workflow)      		 - 미리 정의된 기업의 비즈니스 Workflow에 따라 업무를 처리하는 기능





      • ESB(Enterprise Service Bus) 개념
      • 기업에서 운영되는 서로 다른 플랫폼 및 애플리케이션들 간을 하나의 시스템으로 관리 운영할 수 있도록 서비스 중심의 통합을 지향하는 아키텍처이다.
      • ESB는 미들웨어(Bus)를 중심으로 각각 프로토콜이 호환할 수 있도록 애플리케이션의 통합을 느슨한 결합 방식으로 지원하는 방식이다.

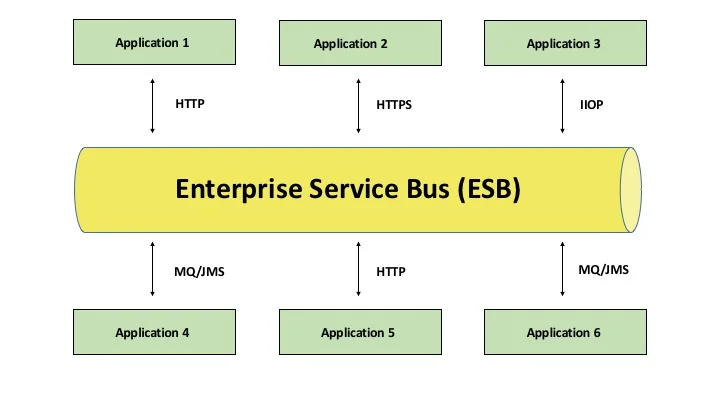

      ▼ ESB 구성 사례

      https://it.ucla.edu/news/what-esb





      • SOAP 요청/응답 구현 예시
      구분 HTTP 요청 SOAP 메시지 HTTP 응답 SOAP 메시지
      헤더
      (Header)      		 <SOAP-ENV: Envelope
      xmlns:SOAP-ENV="http://schemas.xmlsoap.org/soap/envelope/"
      SOAP-ENV:encodingStyle="http://schemas.xmlsoap.org/soap/encoding/">
      바디
      (Body)      		 <SOAP-ENV:body>
      <m:NoteSrch xmlns:m="">
      <NoteNo>202001011</NoteNo>
      <m:NoteSrch>
      </SOAP-ENV:body>
      </SOAP-ENV:Envelope>      		 <SOAP-ENV:body>
      <m:NoteRes xmlns:m="">
      <NoteNm>채용공고</NoteNm>
      <m:NoteRes>
      </SOAP-ENV:body>
      </SOAP-ENV:Envelope>



      • <Header>는 SOAP Envelope의 선택적 하위 요소이며 메시지 경로를 따라 SOAP 노드로만 처리될 애플리케이션 관련 정보를 전달하는데 사용된다.
      • <Envelope>는 모든 SOAP 메시지의 루트 요소이며, 두 개의 하위 요소인 선택적 <Header> 요소 및 필수 <Body> 요소를 포함한다.
      • <Body>는 SOAP Envelope의 필수 하위 요소이며, 메시지의 최종 수신인을 대상으로 하는 정보를 포함한다.





      Reference



      2022 수제비 정보처리기사 실기 (1권+2권 합본세트) - YES24

      NCS 기반으로 재구성한 합격비법서로 NCS 기반 반영 문제(예상문제, 단원종합문제, 모의고사, 2021년 기출문제)를 수골하였다. 2022년 합격을 위한 NCS 기반 모의고사, 궁극의 암기비법(두음 쌤)과 학

      www.yes24.com
